Vinklad kompressionskoppling för PEL-slang och med utvändig gänga.

Finns även med invändig gänga.

Exempel:
Vinkelkoppling utv gänga 40 x 1 1/4"
Denna koppling används för PEL- eller PEM-slang/rör med

• D ytterdiameter 40 mm, och har
• G utvändig rörgänga 1 1/4" i 90° vinkel till slangen

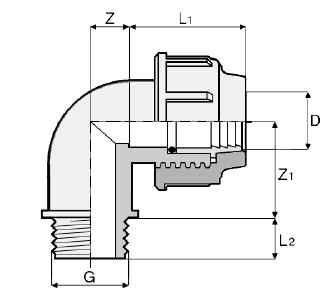

Byggmått:
(kan variera beroende på fabrikat, fråga oss)

L1 Insticksdjup för PEL-slangen
L2 Gängningens längd
G Rörgängans dimension
Z Avstånd mellan bottningen för PEL-slangens instick och den gängade delens centrum
Z1 Avstånd mellan gängans slut och centrum på pel-slangen

Montering:

1. Kapa polyetenslangen vinkelrätt.
2. Fasa kanten på polyetenslangen med s k pennvässare alternativt kniv.
3. Påstryk specialglidmedel på slangänden. (En del använder saliv).
4. Skruva ut den yttre ringen så långt det går utan att den faller av.
5. Stick in slangänden i kopplingen så den bottnar. Observera att tätningsringen (o-ring) i kopplingen bjuder ett visst motstånd som måste överbryggas.
6. Spänn kopplingen genom att skruva in ytterringen för hand. Använd INTE verktyg för detta. Kopplingen är konstruerad för att hålla tätt utan att man spänner ringen för hårt.
